| Lugar de origem: | Xangai |
|---|---|
| Marca: | ZANFENG |
| Certificação: | ISO9001 |
| Número do modelo: | ZFW400L 450mm |
| Quantidade de ordem mínima: | 1 peça |
| Preço: | Negotiable,USD1200-USD2000 |
| Detalhes da embalagem: | Embalagem padrão da exportação, casos de madeira Fumigação-livres. |
| Tempo de entrega: | 5~10 dias do trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000 partes/partes pelo mês |
| Voltagem: | 380v | roping: | 21 ou 4:1 |
|---|---|---|---|
| envoltório: | Solteiro | Elv.Load: | 630 kg a 825 kg |
| Elv.Velocidade: | 0,5-2,5m/s | Polia diam: | 450mm |
| Obrigação: | S5-40% | Carga estática máxima: | 4000kg |
| Peso: | 330kg | Freio: | DC110V 2X1.3 |
| Código do IP: | IP41 | Ins. Aula: | F |
| Destacar: | Máquina de tração de elevadores de engrenagem de tracção,Trator sem engrenagem com ímã permanente,Máquina de tração de elevação sem engrenagem |
||
A Comissão
Princípio de funcionamento:

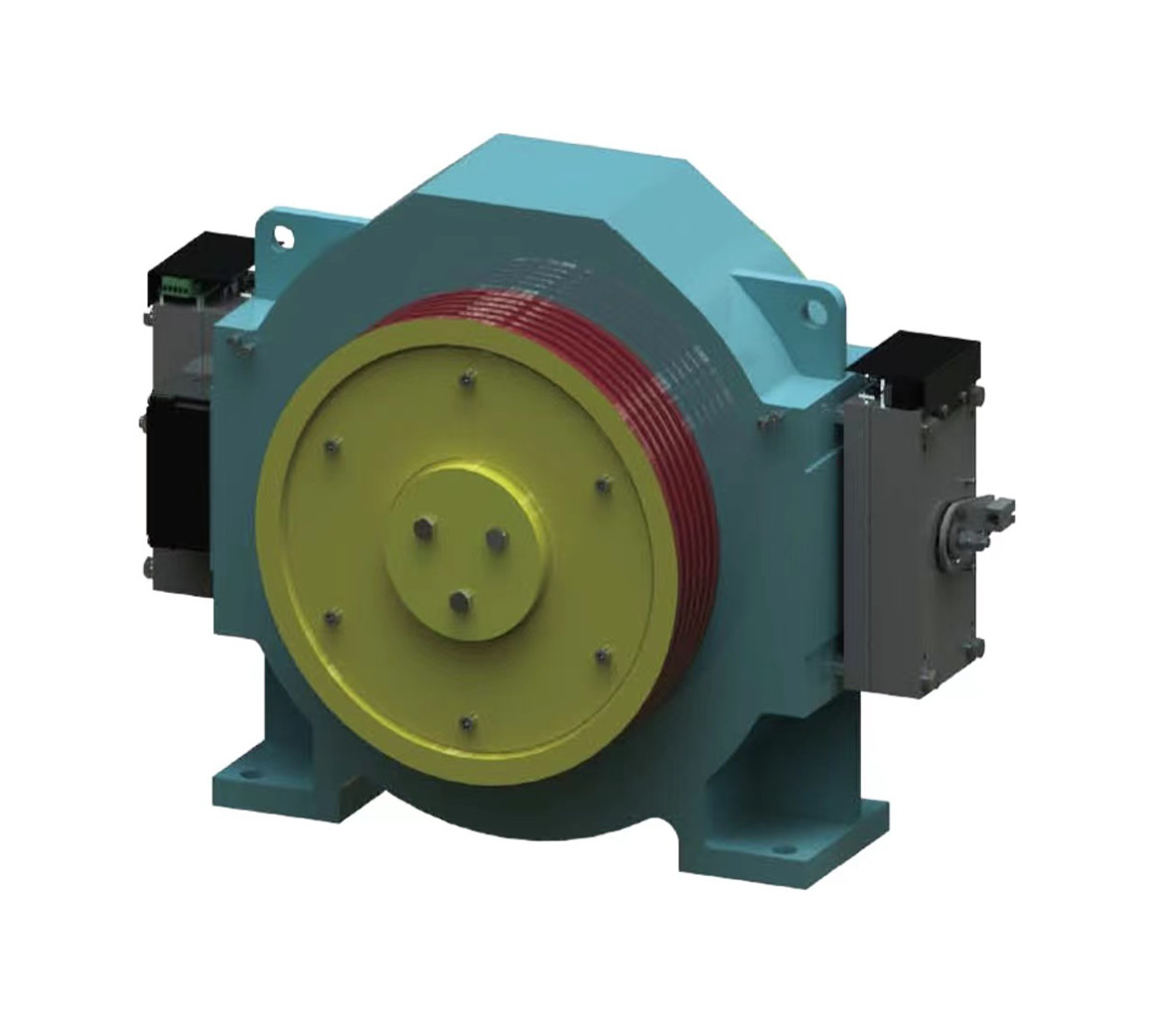

A máquina de tracção sem engrenagem é constituída por um motor e uma roda de tracção.que gera binário através da transmissão de energia elétricaQuando o motor arranca, a corrente passa pela bobina, fazendo o binário de saída do motor.que se combina com o cabo de aço e puxa ou relaxa-lo para fornecer o elevador para subir ou cair.
Ao controlar a corrente de entrada e a frequência do motor, a velocidade e a direcção do elevador podem ser controladas.Normalmente, é necessário equipar o dispositivo de travagem para garantir a segurança do elevador quando estacionar ou desligar a energia..
Em geral, a máquina de tração sem engrenagem é amplamente utilizada no sistema de elevador moderno.e melhora o desempenho e qualidade de operação do elevador.
Modelo ZFW400L FORMA RECOMENDADA
| Especificações | Relação |
Carga (Kg) |
Velocidade (m/s) |
Motor | Cebolinha | ||||||||||||||
|
Voltagem (V) |
Potência (KW) |
Corrente (A) |
Frequência (Hz) |
Polão (P) |
Velocidade (r/min) |
Torque (N*m) |
Energia (%) |
S Dia (mm) | R Não. | R Dia (mm) | R Distância (mm) | Fenda | β° | γ° |
RLH (m) |
||||
| ZFW400L-630-050B | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 11.2 | 32 | 42 | 490 | 73.3 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063B | 0.63 | 2.7 | 6 | 14.1 | 53 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100B | 1 | 4.3 | 10 | 22.7 | 85 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150B | 1.5 | 6.5 | 16 | 33.9 | 127 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160B | 1.6 | 7 | 16 | 36.3 | 136 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175B | 1.75 | 7.5 | 16 | 39.7 | 149 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200B | 2 | 8.6 | 18 | 45.3 | 170 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250B | 2.5 | 10.9 | 22.4 | 56.5 | 212 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050B | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-825-050B | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
Tabela opcional
| Tipo | Carga ((Kg) | Velocidade ((m/s) | Cobre de feijão | Voltagem ((V) |
| Máquina de tração do rotor exterior | ||||
| ZFW320 | 320 a 630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630 a 1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Máquina de tração do rotor interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Máquinas de tração para elevadores domésticos | ||||
| ZFN200 | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320 a 630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 a 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 a 450 | 0.3-0.5 | 65 | 220/380 |
