| Lugar de origem: | shanghai |
|---|---|
| Marca: | ZANFENG |
| Certificação: | ISO9001 |
| Número do modelo: | ZFW480L 450/550mm |
| Quantidade de ordem mínima: | 1 parte |
| Preço: | Negotiable,USD1200-USD2000 |
| Detalhes da embalagem: | Embalagem padrão da exportação, casos de madeira Fumigação-livres. |
| Tempo de entrega: | 5~10 dias do trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000 partes/partes pelo mês |
| Tensão: | 380v | roping: | 2:1 e 4:1 |
|---|---|---|---|
| envoltório: | único envoltório | Elv.Load: | 1250-1600kg |
| Elv.Velocidade: | 1.0-2.5 (m/s) | Polia diam: | 450/550mm |
| Obrigação: | S5-40% | Carga estática máxima: | 10000kg |
| Peso: | 780kg | Freio: | DC110V 2X2.2 |
| Código do IP: | IP41 | Ins. Aula: | F |
| Destacar: | Máquina alinhada elevador da tração,motor síncrono de ímã permanente de 550mm,Motor síncrono de ímã permanente da tração do elevador |
||

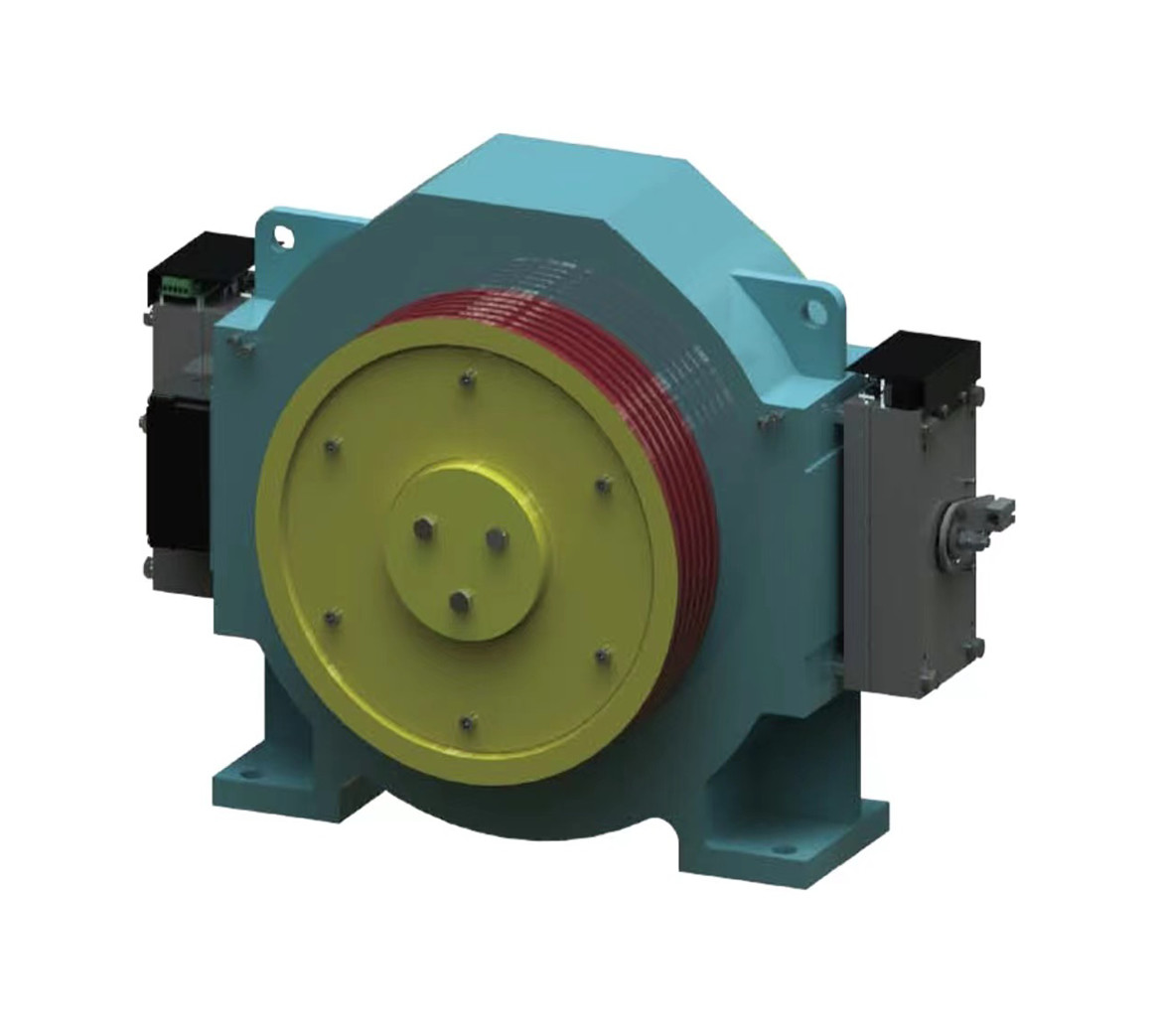

Máquina de tração de elevador opcional
Os seguintes factores devem ser tidos em consideração na escolha de uma máquina de tracção de elevador adequada:
Capacidade de carga: determinar a capacidade de carga necessária de acordo com a utilização Localização e demanda do elevador.Então eles precisam ter maior capacidade de carga.
Requisitos de velocidade: determinar os requisitos de velocidade de funcionamento dos elevadores, geralmente com base na altura do piso e no ambiente de utilização.Edifícios altos ou locais movimentados podem exigir velocidades de funcionamento mais elevadas para proporcionar uma maior eficiência de transporte.
Limitação do espaço: tendo em conta a limitação do espaço do eixo do elevador e da sala das máquinas, determinar o tamanho e a disposição da máquina de tração.Assegurar que o tamanho e a disposição da máquina de tração se adaptem ao espaço existente no poço e cumpram os requisitos das normas e regulamentos de segurança pertinentes.

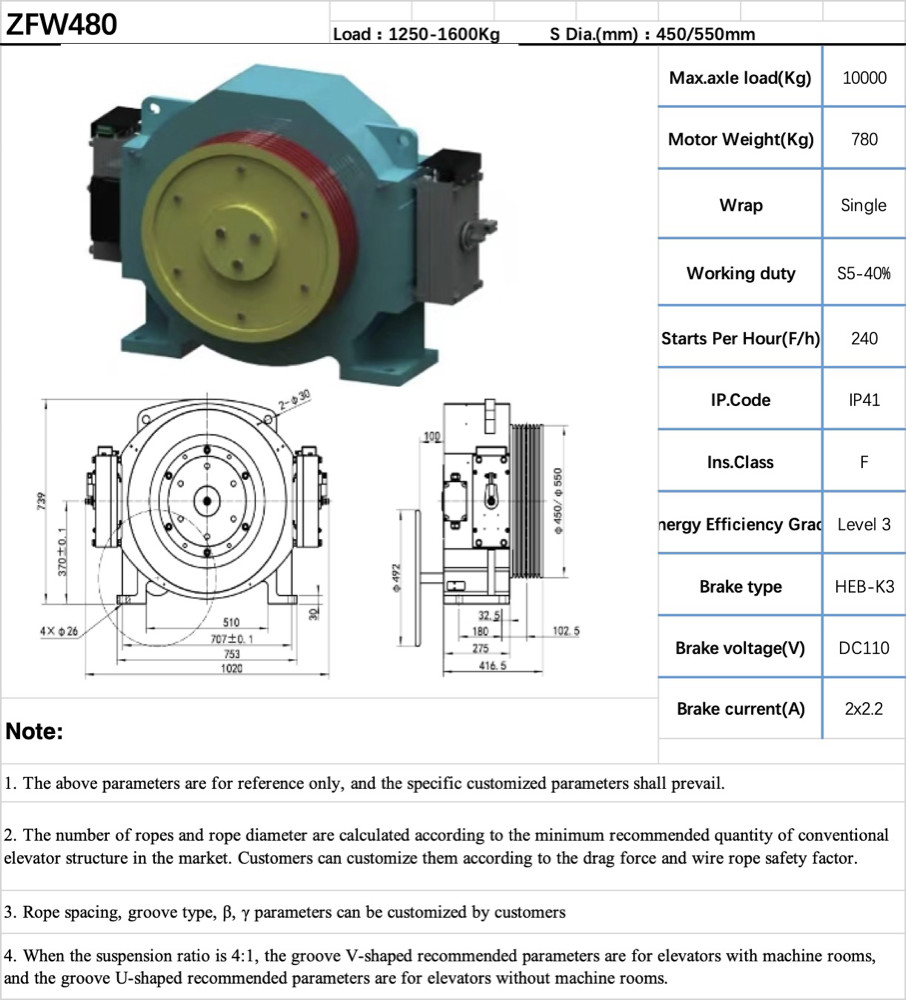

Modelo ZFW480L FORMA recomendada
| Especificações | Relação | Carga ((Kg) | Velocidade ((m/s) | Motor | Cebolinha | ||||||||||||||
| Voltagem ((V) | Potência ((KW) | Corrente ((A) | Frequência ((Hz) | Polonês (P) | Velocidade ((r/min) | Torque (N*m) | Energia ((%) | S Dia (mm) | R Não. | R Dia (mm) | R Distância (mm) | Fenda | β° | γ° | RLH (m) | ||||
| ZFW480L-1250-100A | 2:1 | 1250 | 1 | 380 | 8.2 | 18 | 22.7 | 32 | 85 | 919 | 80.4 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1.5 | 12.3 | 31.5 | 33.9 | 127 | 83.6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1.75 | 14.3 | 31.5 | 39.7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16.3 | 35 | 45.3 | 170 | 85.5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2.5 | 20.4 | 44 | 56.5 | 212 | 86.4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2:1 | 1350 | 1 | 380 | 8.8 | 19.5 | 22.7 | 32 | 85 | 992 | 80.7 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1.5 | 13.2 | 34 | 33.9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1.75 | 15.4 | 34 | 39.7 | 149 | 85.3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17.6 | 38 | 45.3 | 170 | 85.6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2.5 | 22.1 | 47.5 | 56.5 | 212 | 86.6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 2:1 | 1600 | 1 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150A | 1.5 | 15.7 | 39 | 33.9 | 127 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1.75 | 18.3 | 39 | 39.7 | 149 | 85.7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20.9 | 44 | 45.3 | 170 | 85.8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2.5 | 26.1 | 55 | 56.5 | 212 | 86.9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2:1 | 1250 | 1 | 380 | 8.2 | 18.6 | 18.4 | 32 | 69 | 1123 | 80.4 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1.75 | 14.3 | 30.5 | 32.5 | 122 | 84.5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116.3 | 39.8 | 37.1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2.5 | 20.4 | 42.5 | 46.4 | 174 | 85.8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2:1 | 1350 | 1 | 380 | 8.8 | 20.4 | 18.4 | 32 | 69 | 1213 | 80.7 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1.75 | 15.4 | 33 | 32.5 | 122 | 84.8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17.6 | 39.8 | 37.1 | 139 | 85.1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2.5 | 22.1 | 46.2 | 46.4 | 174 | 85.9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2:1 | 1600 | 1 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1.5 | 15.7 | 34.4 | 27.7 | 104 | 84.9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1.75 | 18.3 | 39.6 | 32.5 | 122 | 85.2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20.9 | 46 | 37.1 | 139 | 85.4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2.5 | 26.1 | 55.9 | 46.4 | 174 | 86.3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23 | 22.7 | 32 | 85 | 1176 | 81.6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20.9 | 44 | 45.3 | 170 | 85.8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0.5 | 380 | 10.5 | 23.1 | 18.4 | 32 | 69 | 1437 | 81.6 | 550 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20.9 | 44 | 37.1 | 139 | 85.4 | 45 | ||||||||||||
Tabela opcional
| Tipo | Carga ((Kg) | Velocidade ((m/s) | Cobre de feijão | Voltagem ((V) |
| Máquina de tração do rotor exterior | ||||
| ZFW320 | 320 a 630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630 a 1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Máquina de tração do rotor interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Máquinas de tração para elevadores domésticos | ||||
| ZFN200 | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320 a 630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 a 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 a 450 | 0.3-0.5 | 65 | 220/380 |
