Informação detalhada

Voltagem:	380v	roping:	21 、4:1、8:1
envoltório:	Único enrolamento	Elv.Load:	1600kg-3000kg
Elv.Velocidade:	0.5m/s-3m/s	Polia diam:	480mm
Obrigação:	S5-40%	Carga estática máxima:	12000kg
Peso:	860kg	travagem:	DC110V 2X2.5
Código do IP:	IP41	Ins. Aula:	F
Destacar:	Motor principal de tração de elevador 380V , Máquina de tração de elevador Dia 480mm , Máquina de tração de elevador PM Motor

Descrição de produto

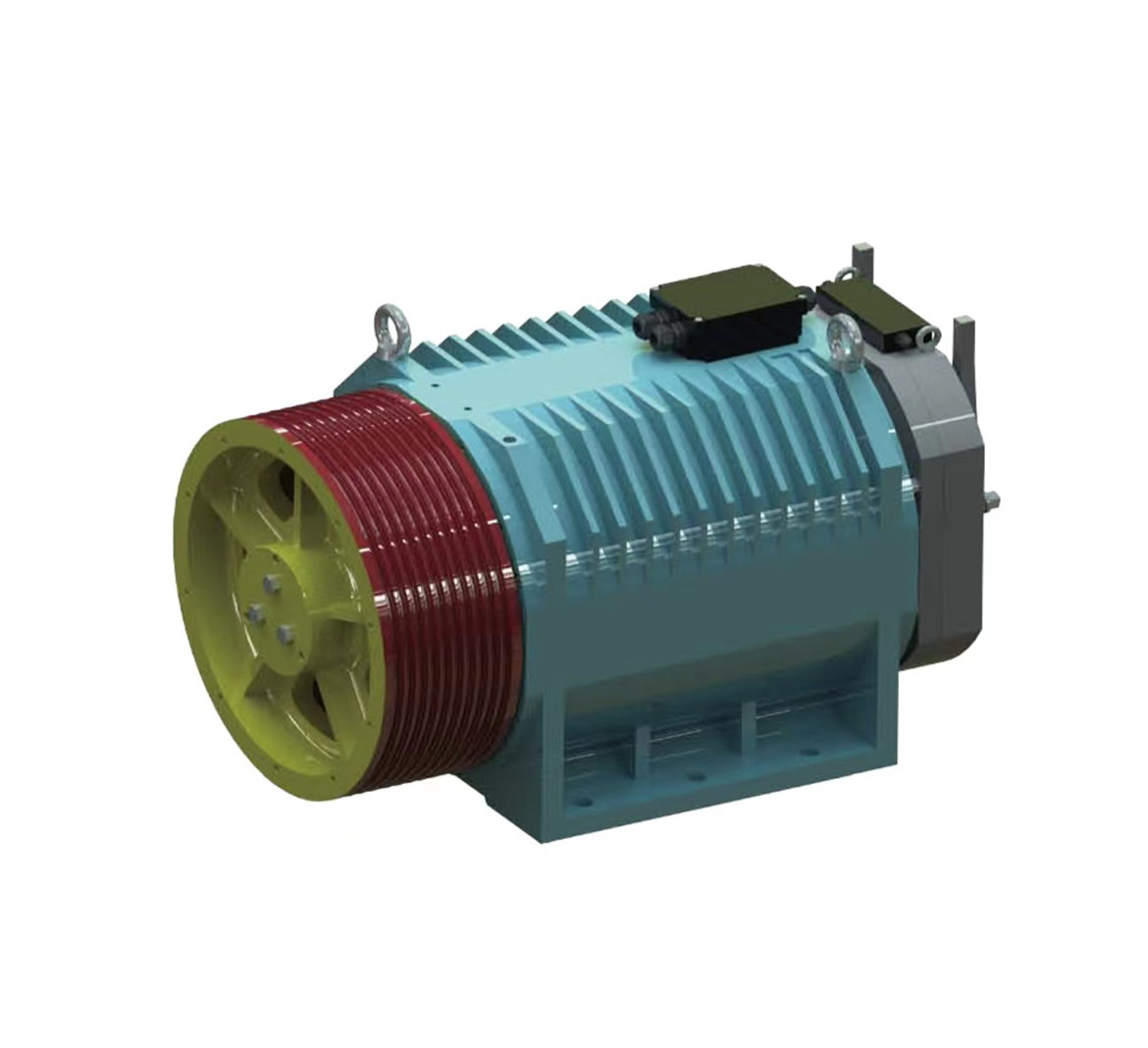

ZFN450 S Dia.480mm Máquina de tração de elevador Elevador PM Motor Tipo de tração de elevador Motor principal

Máquina de tração sem engrenagem de ímã permanente síncrona

As máquinas de tração sem engrenagem de ímã permanente são comumente utilizadas como dispositivos de acionamento em sistemas de elevadores.Eles utilizam motores síncronos de ímã permanente como a principal fonte de energia e fornecem movimento vertical do carro do elevador através de tração sem engrenagem.

Em comparação com os sistemas tradicionais a engrenagem, as máquinas de tracção sem engrenagem sincronizadas com ímã permanente oferecem várias vantagens.São mais eficientes e apresentam uma maior eficiência de conversão de energia de energia elétrica para energia mecânica.Em segundo lugar, a ausência de engrenagens reduz o atrito e o desgaste dos componentes da transmissão, o que resulta em custos de manutenção e níveis de ruído mais baixos.com a adoção de motores síncronos de ímã permanente, estas máquinas possuem um elevado binário de arranque e capacidades de controlo preciso da velocidade.

Portanto, as máquinas de tração sem engrenagem de ímãs permanentes sincrônicas se destacam em fornecer operação silenciosa, eficiente e confiável de elevadores.Incluindo os elevadores residenciais, elevadores comerciais e elevadores em edifícios altos.

Modelo ZFN450 FORMA RECOMENDADA

Especificações	Relação	Carga ((Kg)	Velocidade ((m/s)	Motor							Cebolinha
Especificações	Relação	Carga ((Kg)	Velocidade ((m/s)	Voltagem ((V)	Potência ((KW)	Corrente ((A)	Frequência ((Hz)	Polonês (P)	Velocidade ((r/min)	Torque (N*m)	Energia ((%)	S Dia (mm)	R Não.	R Dia (mm)	R Distância (mm)	Fenda	β°	γ°	RLH (m)
ZFN450-1600-050A	2:1	1600	0.5	380	5.5	17	10.7	32	40	1330	75.9	480	6	10	15	U	90	30	25
ZFN450-1600-063A			0.63		6.9	17	13.3		50		76.7								30
ZFN450-1600-100A			1		11.1	25	21.3		80		79.1								50
ZFN450-1600-150A			1.5		16.6	41	31.7		119		82.7								75
ZFN450-1600-160A			1.6		17.8	41	33.8		127		82.9								80
ZFN450-1600-175A			1.75		19.5	41	37.1		139		83.6								85
ZFN450-1600-200A			2		22.3	48	42.4		159		83.8								95
ZFN450-1600-250A			2.5		27.7	58	53.1		199		85.1								115
ZFN450-1600-300A			3		33.4	68	63.7		239		85.8								130
ZFN450-2000-050A	2:1	2000	0.5	380	6.8	21	10.7	32	40	1650	76.6	480	7	10	15	U	90	30	25
ZFN450-2000-063A			0.63		8.6	21	13.3		50		77.7								30
ZFN450-2000-100A			1		13.8	31	21.3		80		80.5								50
ZFN450-2000-150A			1.5		20.6	49	31.7		119		83.1								75
ZFN450-2000-160A			1.6		22.1	49	33.8		127		83.2								80
ZFN450-2000-175A			1.75		24.2	49	37.1		139		83.3								85
ZFN450-2000-200A			2		27.6	56	42.4		159		84.4								95
ZFN450-2000-250A			2.5		34.4	71	53.1		199		85.9								115
ZFN450-2000-300A			3		41.5	85	63.7		239		86.4								130
ZFN450-2500-050A	2:1	2500	0.5	380	8.4	27	10.7	32	40	2000	77.5	480	8	10	15	U	90	30	25
ZFN450-2500-063A			0.63		10.5	27	13.3		50		78.8								30
ZFN450-2500-100A			1		16.8	41	21.3		80		81.4								50
ZFN450-2500-150A			1.5		24.9	68	31.7		119		83.3								75
ZFN450-2500-160A			1.6		26.6	68	33.9		127		83.6								80
ZFN450-2500-175A			1.75		29.1	68	37.1		139		84.1								85
ZFN450-2500-200A			2		34.5	69	42.4		159		85.2								95
ZFN450-2500-250A			2.5		43.2	87	53.1		199		86.5								115
ZFN450-2500-300A			3		51.6	119	63.7		239		87								130
ZFN450-3000-050A	2:1	3000	0.5	380	10.1	31	10.7	32	40	2400	78.5	480	9	10	15	U	90	30	25
ZFN450-3000-063A			0.63		12.5	31	13.3		50		79.8								30
ZFN450-3000-100A			1		19.9	45	21.3		80		81.7								50
ZFN450-3000-150A			1.5		29.9	75	31.7		119		84.2								75
ZFN450-3000-160A			1.6		32.1	75	33.9		127		84.4								80
ZFN450-3000-175A			1.75		35.1	75	37.1		139		85.2								85
ZFN450-3000-200A			2		40	83	42.4		159		85.6								95
ZFN450-3000-250A			2.5		50.1	101	53.1		199		87								115
ZFN450-3000-300A			3		59.9	138	63.7		239		87.3								130
ZFN450-1600-100A	4:1	3000	0.5	380	11.1	25	21.4	32	80	1330	79.1	480	5	10	15	V	105	45	25
ZFN450-1600-200A	4:1	3000	1	380	22.3	48	42.4	32	159	1330	83.8	480	5	10	15	V	105	45	25
ZFN450-1600-100A	4:1	3000	0.5	380	11.1	25	21.3	32	80	1330	79.1	480	6	10	15	U	90	30	50
ZFN450-1600-200A	4:1	3000	1	380	22.3	48	42.4	32	159	1330	83.8	480	6	10	15	U	90	30	50
ZFN450-2000-100A	4:1	4000	0.5	380	13.8	31	21.3	32	80	1650	80.5	480	8	10	15	V	105	45	25
ZFN450-2000-200A	4:1	4000	1	380	27.6	56	42.4	32	159	1650	84.4	480	8	10	15	V	105	45	25
ZFN450-2000-100A	4:1	4000	0.5	380	13.8	31	21.3	32	80	1650	80.5	480	8	10	15	U	90	30	50
ZFN450-2000-200A	4:1	4000	1	380	27.6	56	42.4	32	159	1650	84.4	480	8	10	15	U	90	30	50
ZFN450-2500-100A	4:1	5000	0.5	380	16.8	41	21.3	32	80	2000	81.4	480	9	10	15	V	105	45	25
ZFN450-2500-200A	4:1	5000	1	380	34.5	69	42.4	32	159	2000	85.2	480	9	10	15	V	105	45	25
ZFN450-2500-100A	4:1	5000	0.5	380	16.8	41	21.3	32	80	2000	81.4	480	10	10	15	U	90	30	50
ZFN450-2500-200A	4:1	5000	1	380	34.5	69	42.4	32	159	2000	85.2	480	10	10	15	U	90	30	50
ZFN450-3000-100A	4:1	6000	0.5	380	19.9	45	21.3	32	80	2400	81.7	480	11	10	15	V	105	45	25
ZFN450-3000-200A	4:1	6000	1	380	40	83	42.4	32	159	2400	85.6	480	11	10	15	V	105	45	25
ZFN450-3000-100A	4:1	6000	0.5	380	19.9	45	21.3	32	80	2400	81.7	480	11	10	15	U	90	30	50
ZFN450-3000-200A	4:1	6000	1	380	40	83	42.4	32	159	2400	85.6	480	11	10	15	U	90	30	50
ZFN450-2000-200A	8:1	8000	0.5	380	27.6	56	42.4	32	159	1650	84.4	480	8	10	15	V	105	45	25
ZFN450-2500-200A	8:1	10000	0.5	380	34.5	69	42.4	32	159	2000	85.2	480	10	10	15	V	105	45	25
ZFN450-3000-200A	8:1	12000	0.5	380	40	83	42.4	32	159	2400	85.6	480	11	10	15	V	105	45	25

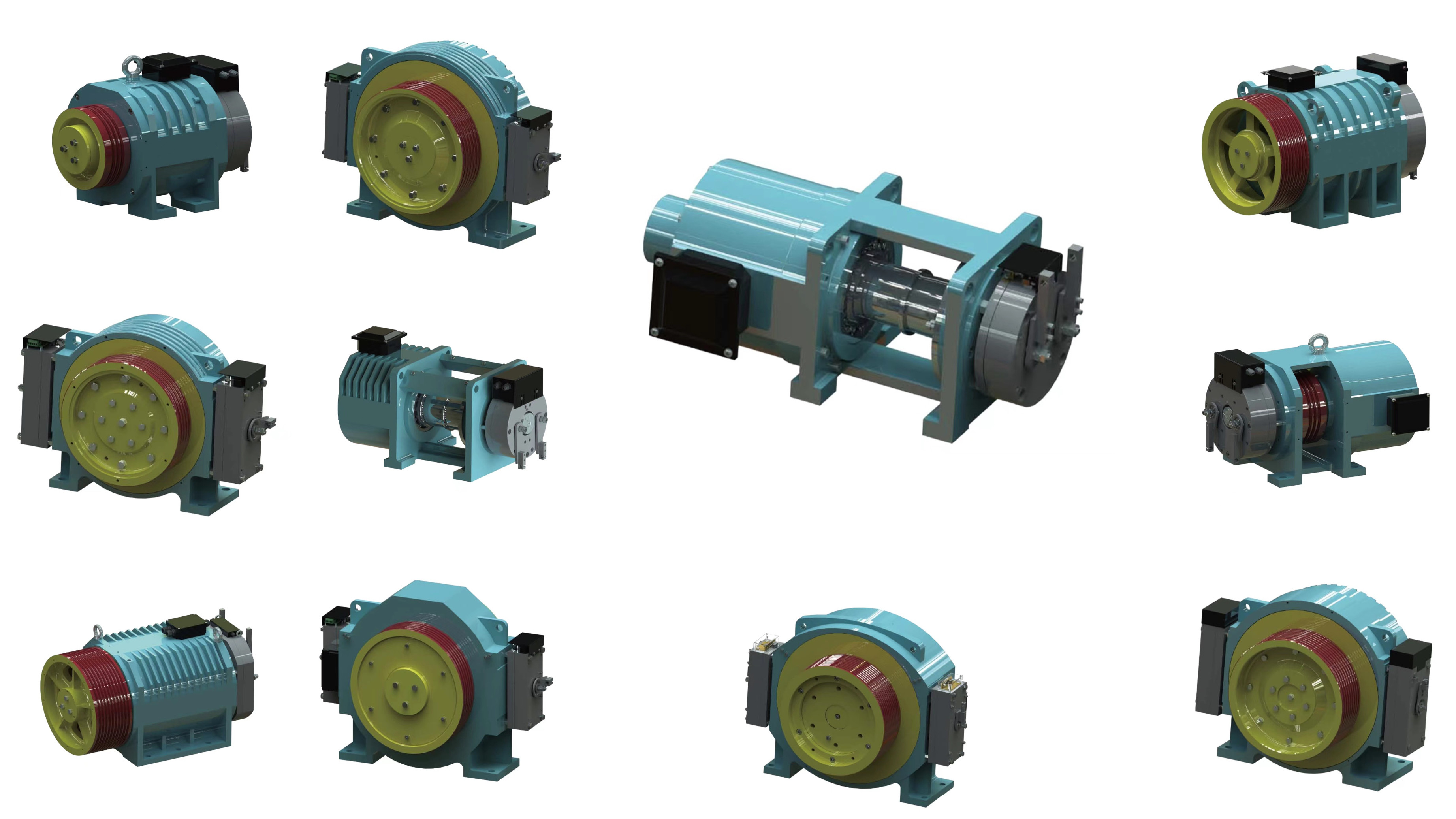

Tabela opcional

Tipo	Carga ((Kg)	Velocidade ((m/s)	Cobre de feijão	Voltagem ((V)
Máquina de tração do rotor exterior
ZFW320	320 a 630	0.5-1.75	320	380
ZFW400L	630 a 1050	0.5-2.5	400	380
ZFW400L	630-825	0.5-2.5	450	380
ZFW400L	1000-1150	0.5-2.5	400/450	380
ZFW400L	1250-1600	0.5-2.5	400/480	380
ZFW480	1250-1600	1.0-2.5	450/550	380
ZFW480	2000-2500	0.5-3.0	450/480	380
Máquina de tração do rotor interno
ZFN320	630-1150	0.5-1.75	320	380
ZFN450	1600-3000	0.5-3.0	450	380
ZFN450	1600-3000	0.5-3.0	480	380
ZFN450	1600-3000	0.5-3.0	520	380
Máquinas de tração para elevadores domésticos
ZFN200	320 a 450	0.4-1.0	200/240	220/380
ZFN200A	320 a 450	0.4-1.0	200/240	220/380
ZFG100	320 a 630	0.4-1.0	100	220/380
ZFG87	320 a 450	0.4-1.0	87	220/380
ZFG87	320 a 450	0.3-0.5	65	220/380

Tipo motor principal da tração do motor do PM do elevador da máquina da tração do elevador do diâmetro 480mm de ZFN450 S do elevador 0

Shanghai Zan Feng (CZANF) Technology Co., Ltd fornece o serviço personalizado e soluções para elevador A sua gama de produtos varia debotão sem contacto, Botão de pressão, COP, LOP, lanterna de corredor, segmento, matriz de pontos, ecrãs LCD e TFT, fixação de elevador,Sistema de intercomunicação, cabos de viagem para outras peças de reposição do elevador.

Procuramos o sucesso sustentável com os clientes.Isso é porque estamos nos componentes de elevadores muitos anos com um sistema de abastecimento muito amploEstamos mais comprometidos com o desenvolvimento inteligente dos elevadores no futuro próximo e nos tornamos o parceiro preferido para o desenvolvimento urbano inteligente e sustentável.

Perguntas frequentes

1Onde posso obter a cotação?

Dentro de 24 horas o inquérito será respondido. Se você é muito urgente o preço,
Por favor, ligue-nos ou diga-nos o seu e-mail para que consideremos a sua prioridade de consulta.
2Como posso obter uma amostra para verificar a sua qualidade?

Forneça a nossa amostra existente para verificar a nossa qualidade, o custo de envio precisa ser pago por você. Após a confirmação do preço, você pode

exigir amostras para verificar a nossa qualidade, mas o custo da amostra precisa ser pago por você. O custo da amostra pode ser reembolsável se a quantidade de encomenda em massa chegar ao nosso pedido.
3Que tipo de ficheiros aceita para impressão?

PDF, Adoble Illustrator, CDR
4Podes fazer o desenho para nós?

Sim. Temos uma equipa de design profissional, basta-nos dizer os seus detalhes e nós vamos ajudar a realizar os seus idrars em produtos perfeitos.Enviou-nos imagens de alta resolução.Podemos desenhar o layout que quiseres.

Se nos enviar o seu LOGO, faremos a obra de arte para sua referência.

Se tiver alguma pergunta, não hesite em me contactar.

etiqueta:

Lugar de origem:	shanghai
Marca:	ZANFENG
Certificação:	ISO9001
Número do modelo:	ZFN450 480 mm

Quantidade de ordem mínima:	1 parte
Preço:	Negotiable,USD1200-USD2000
Detalhes da embalagem:	Embalagem padrão da exportação, casos de madeira Fumigação-livres.
Tempo de entrega:	5~10 dias do trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	1000 partes/partes pelo mês
