Informação detalhada

Voltagem:	380 (V)	roping:	2:1 /4: 1/8:1
envoltório:	Único	Elv.Load:	1600-3000 ((kg)
Elv.Velocidade:	0.5-3 (m/s)	Polia diam:	520mm
Obrigação:	S5-40%	Carga estática máxima:	12000kg
Peso:	900kg	travagem:	DC110V 2X2.5
Código do IP:	IP41	Ins. Aula:	F
Destacar:	motor principal da tração do elevador de 520mm , Máquina da tração do controlo do motor síncrono do ímã permanente

Descrição de produto

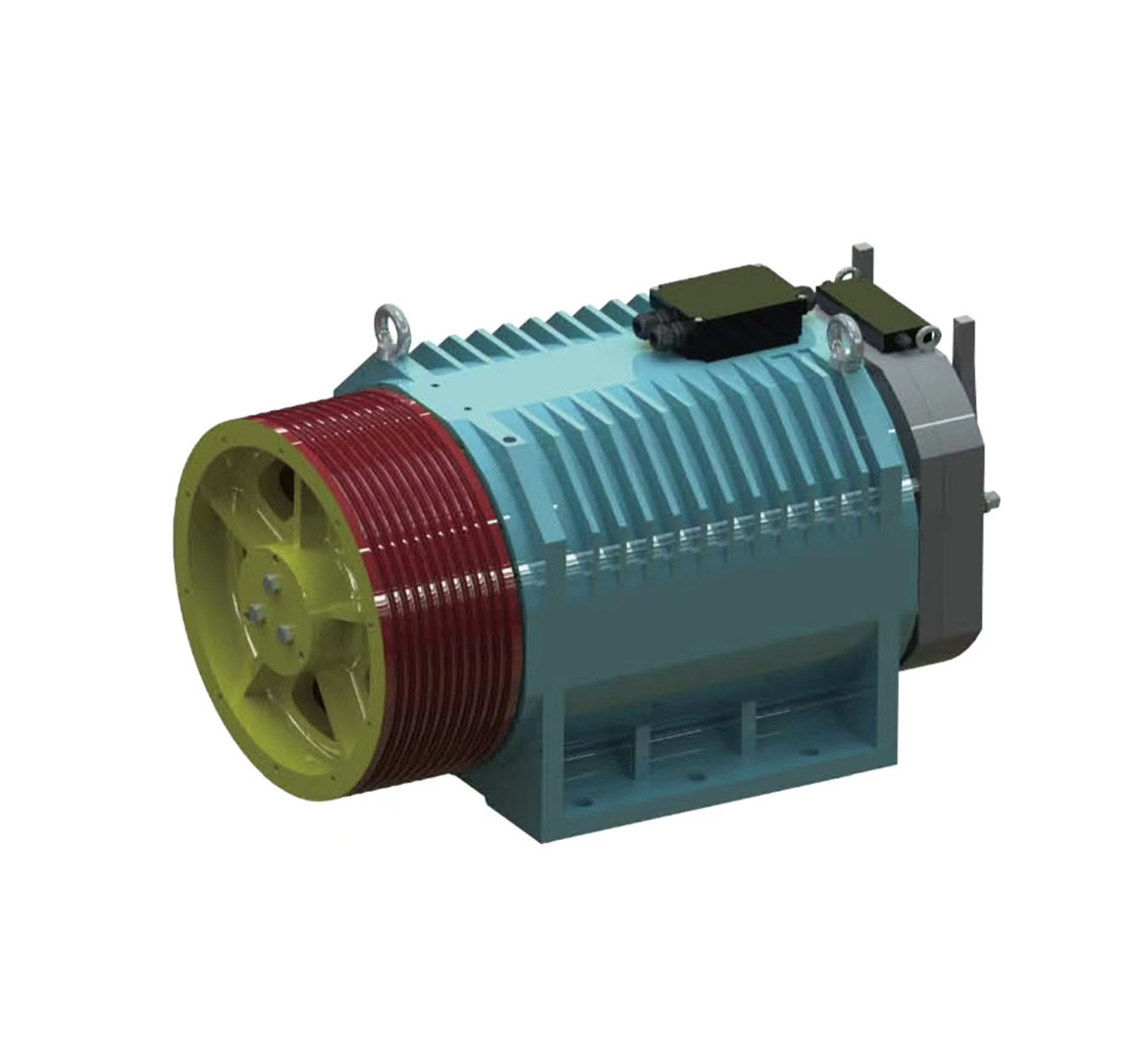

Sistema principal do elevador da tração do motor do elevador do controlo do motor síncrono do ímã permanente de ZFN450 S Dia.520mm

Máquina gearless síncrono da tração do ímã permanente

A máquina gearless síncrono da tração do ímã permanente é um tipo específico de máquina da tração do elevador que utiliza um motor síncrono de ímã permanente (PMSM) como a força motriz. Opera-se sem o uso das engrenagens, daqui o termo “gearless.”

Este tipo de máquina da tração oferece diversas vantagens sobre máquinas alinhadas da tração:

Uso eficaz da energia: A ausência de engrenagens reduz perdas mecânicas, tendo por resultado o consumo de um uso eficaz da energia mais alto e de uma mais baixa potência.
Operação lisa: As máquinas Gearless da tração fornecem uns passeios mais lisos e mais quietos do elevador devido à eliminação do ruído e das vibrações da engrenagem.
Design compacto: As máquinas Gearless são mais compactas e de pouco peso, permitindo a maior flexibilidade no projeto e na instalação do elevador.
Livre de manutenção: Com menos peças moventes, as máquinas gearless da tração exigem menos manutenção e têm uma vida útil mais longa.
Controle preciso: Os motores síncronos de ímã permanente oferecem o controle de velocidade preciso e características excelentes do torque, assegurando a operação exata e segura do elevador.

FORMULÁRIO ZFN450 RECOMENDADO MODELO

Especificação	Relação	Carga (quilogramas)	Velocidade (m/s)	Motor							Polia
Especificação	Relação	Carga (quilogramas)	Velocidade (m/s)	Tensão (V)	Poder (quilowatts)	Atual (A)	Frequência (hertz)	Polo (P)	Velocidade (r/min)	Torque (N*m)	Energia (%)	Diâmetro de S (milímetro)	R não.	Diâmetro de R (milímetro)	R Dist (milímetro)	Sulco	β°	γ°	RLH (m)
ZFN450-1600-050A	2:1	1600	0,5	380	5,5	17	9,9	32	37	1440	75,9	520	6	10	15	U	90	30	25
ZFN450-1600-063A			0,63		6,9	17	12,3		46		76,7								30
ZFN450-1600-100A			1		11,1	25	19,5		73		79,1								50
ZFN450-1600-150A			1,5		16,6	41	29,3		110		82,7								75
ZFN450-1600-160A			1,6		17,8	41	31,5		118		82,9								80
ZFN450-1600-175A			1,75		19,5	41	34,4		129		83,6								85
ZFN450-1600-200A			2		22,3	48	39,2		147		83,8								95
ZFN450-1600-250A			2,5		27,7	58	49,1		184		85,1								115
ZFN450-1600-300A			3		33,4	68	58,7		220		85,8								130
ZFN450-2000-050A	2:1	2000	0,5	380	6,8	21	9,9	32	37	1780	76,6	520	7	10	15	U	90	30	25
ZFN450-2000-063A			0,63		8,6	21	12,3		46		77,7								30
ZFN450-2000-100A			1		13,8	31	19,5		73		80,5								50
ZFN450-2000-150A			1,5		20,6	49	29,3		110		83,1								75
ZFN450-2000-160A			1,6		22,1	49	31,5		118		83,2								80
ZFN450-2000-175A			1,75		24,2	49	34,4		129		83,3								85
ZFN450-2000-200A			2		27,6	56	39,2		147		84,4								95
ZFN450-2000-250A			2,5		34,4	71	49,1		184		85,9								115
ZFN450-2000-300A			3		41,5	85	58,7		220		86,4								130
ZFN450-2500-050A	2:1	2500	0,5	380	8,4	27	9,9	32	37	2150	77,5	520	8	10	15	U	90	30	25
ZFN450-2500-063A			0,63		10,5	27	12,3		46		78,8								30
ZFN450-2500-100A			1		16,8	41	19,5		73		81,4								50
ZFN450-2500-150A			1,5		24,9	68	29,3		110		83,3								75
ZFN450-2500-160A			1,6		26,6	68	31,5		118		83,6								80
ZFN450-2500-175A			1,75		29,1	68	34,4		129		84,1								85
ZFN450-2500-200A			2		34,5	69	39,2		147		85,2								95
ZFN450-2500-250A			2,5		43,2	87	49,1		184		86,5								115
ZFN450-2500-300A			3		51,6	119	58,7		220		87								130
ZFN450-3000-050A	2:1	3000	0,5	380	10,1	31	9,9	32	37	2600	78,5	520	9	10	15	U	90	30	25
ZFN450-3000-063A			0,63		12,5	31	12,3		46		79,8								30
ZFN450-3000-100A			1		19,9	45	19,5		73		81,7								50
ZFN450-3000-150A			1,5		29,9	75	29,3		110		84,2								75
ZFN450-3000-160A			1,6		32,1	75	31,5		118		84,4								80
ZFN450-3000-175A			1,75		35,1	75	34,4		129		85,2								85
ZFN450-3000-200A			2		40	83	39,2		147		85,6								95
ZFN450-3000-250A			2,5		50,1	101	49,1		184		87								115
ZFN450-3000-300A			3		59,9	138	58,7		220		87,3								130
ZFN450-1600-100A	4:1	3000	0,5	380	11,1	25	19,5	32	73	1440	79,1	520	5	10	15	V	105	45	25
ZFN450-1600-200A	4:1	3000	1	380	22,3	48	39,2	32	147	1440	83,8	520	5	10	15	V	105	45	25
ZFN450-1600-100A	4:1	3000	0,5	380	11,1	25	19,5	32	73	1400	79,1	520	6	10	15	U	90	30	50
ZFN450-1600-200A	4:1	3000	1	380	22,3	48	39,2	32	147	1400	83,8	520	6	10	15	U	90	30	50
ZFN450-2000-100A	4:1	4000	0,5	380	13,8	31	19,5	32	73	1780	80,5	520	8	10	15	V	105	45	25
ZFN450-2000-200A	4:1	4000	1	380	27,6	56	39,2	32	147	1780	84,4	520	8	10	15	V	105	45	25
ZFN450-2000-100A	4:1	4000	0,5	380	13,8	31	19,5	32	73	1780	80,5	520	8	10	15	U	90	30	50
ZFN450-2000-200A	4:1	4000	1	380	27,6	56	39,2	32	147	1780	84,4	520	8	10	15	U	90	30	50
ZFN450-2500-100A	4:1	5000	0,5	380	16,8	41	19,5	32	73	2150	81,4	520	9	10	15	V	105	45	25
ZFN450-2500-200A	4:1	5000	1	380	34,5	69	39,2	32	147	2150	85,2	520	9	10	15	V	105	45	25
ZFN450-2500-100A	4:1	5000	0,5	380	16,8	41	19,5	32	73	2150	81,4	520	9	10	15	U	90	30	50
ZFN450-2500-200A	4:1	5000	1	380	34,5	69	39,2	32	147	2150	85,2	520	9	10	15	U	90	30	50
ZFN450-3000-100A	4:1	6000	0,5	380	19,9	45	19,5	32	73	2600	81,7	520	10	10	15	V	105	45	25
ZFN450-3000-200A	4:1	6000	1	380	40	83	39,2	32	147	2600	85,6	520	10	10	15	V	105	45	25
ZFN450-3000-100A	4:1	6000	0,5	380	19,9	45	19,5	32	73	2600	81,7	520	11	10	15	U	90	30	50
ZFN450-3000-200A	4:1	6000	1	380	40	83	39,2	32	147	2600	85,6	520	11	10	15	U	90	30	50
ZFN450-2000-200A	8:1	8000	0,5	380	27,6	56	39,2	32	147	1780	84,4	520	8	10	15	V	105	45	25
ZFN450-2500-200A	8:1	10000	0,5	380	34,5	69	39,2	32	147	2150	85,2	520	9	10	15	V	105	45	25
ZFN450-3000-200A	8:1	12000	0,5	380	40	83	39,2	32	147	2600	85,6	520	11	10	15	V	105	45	25

Tabela opcional

Tipo	Carga (quilogramas)	Velocidade (m/s)	Polia (milímetros)	Tensão (V)
Máquina exterior da tração do rotor
ZFW320	320-630	0.5-1.75	320	380
ZFW400L	630-1050	0.5-2.5	400	380
ZFW400L	630-825	0.5-2.5	450	380
ZFW400L	1000-1150	0.5-2.5	400/450	380
ZFW400L	1250-1600	0.5-2.5	400/480	380
ZFW480	1250-1600	1.0-2.5	450/550	380
ZFW480	2000-2500	0.5-3.0	450/480	380
Máquina interna da tração do rotor
ZFN320	630-1150	0.5-1.75	320	380
ZFN450	1600-3000	0.5-3.0	450	380
ZFN450	1600-3000	0.5-3.0	480	380
ZFN450	1600-3000	0.5-3.0	520	380
Máquina da tração do elevador do agregado familiar
ZFN200	320-450	0.4-1.0	200/240	220/380
ZFN200A	320-450	0.4-1.0	200/240	220/380
ZFG100	320-630	0.4-1.0	100	220/380
ZFG87	320-450	0.4-1.0	87	220/380
ZFG87	320-450	0.3-0.5	65	220/380

ZFN450 S Dia 520mm Elevador Tração Motor Principal Magnético Permanente Controle de Motor Sincrônico 0

A tecnologia Co. de Shanghai Zan Feng (CZANF), Ltd fornece o serviço e as soluções personalizados para o sistema elétrico do elevador e especializa-se em componentes do elevador. As escalas do espaço do produto do botão sem contato, tecla, APANHAM, PODAM, lanterna do salão, segmento, matriz de ponto, exposições do LCD e do TFT, dispositivo elétrico hoistway, interfone, cabos de viagem a outras peças sobresselentes do elevador.

Nós levamos a cabo o sucesso sustentável com clientes. Quando se trata dos componentes do elevador, nós somos aproximadamente tão materiais como vêm. Isso é porque nós somos nos componentes do elevador muitos anos com sistema de fonte muito largo. Nós somos cometidos mais ao desenvolvimento inteligente dos elevadores em um futuro próximo e transformando-se o sócio preferido para o desenvolvimento esperto e sustentável da cidade.

FAQ

1. Que posso eu obter à cotação?

Dentro de 24 horas o inquérito será resposta. Se você é muito urgente o preço,
os pls chamam-nos ou dizem-nos seu e-mail de modo que nós consideremos sua prioridade do inquérito.
2. Como posso eu conseguir uma amostra verificar sua qualidade?

Forneça nossa amostra existente para verificar nossa qualidade, a necessidade dos custos de envio a pago por você. Após a confirmação do preço, você pode

exija para amostras para verificar nossa qualidade, mas a amostra custou a necessidade a pago pelo custo da amostra de you.the pode ser reembolsável se você quantidade do pedido em grandes quantidades para alcançar nosso pedido.
3. Que tipo dos arquivos você aceita imprimindo?

Pdf, ilustrador de Adoble, CDR
4. Pode você fazer o projeto para nós?

Sim. Nós temos uma equipe de projeto profissional, apenas dizemos-nos que seus detalhes e nós ajudaremos a realizar igualmente seus idrars em products.it perfeito aprovado se você não tem os arquivos completos. Enviado nos imagens de alta resolução, nós podemos projetar a disposição que você quer.

Se você nos envia seu LOGOTIPO, nós faremos à arte finala para você a referência.

Se você tiver toda a pergunta, os pls não hesitam contactar-me.

etiqueta:

Lugar de origem:	shanghai
Marca:	ZANFENG
Certificação:	ISO9001
Número do modelo:	ZFN450 520 mm

Quantidade de ordem mínima:	1 parte
Preço:	Negotiable,USD1200-USD2000
Detalhes da embalagem:	Embalagem padrão da exportação, casos de madeira Fumigação-livres.
Tempo de entrega:	5~10 dias do trabalho
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	1000 partes/partes pelo mês
