| Lugar de origem: | Xangai |
|---|---|
| Marca: | ZANFENG |
| Certificação: | ISO9001 |
| Número do modelo: | ZFW320 |
| Quantidade de ordem mínima: | 1 peça |
| Preço: | Negotiable,USD800-USD2000 |
| Detalhes da embalagem: | Embalagem de exportação padrão, caixas de madeira sem fumigação. |
| Tempo de entrega: | 5~10 dias do trabalho |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000 peças por mês |
| Função: | S5-40% | Altura do elevador: | ≤120m |
|---|---|---|---|
| Ponto: | Capa de tração do elevador | Peso de carga: | 100 kg a 2500 kg |
| Manutenção: | Baixa manutenção | Altura de levantamento do máximo: | 60m |
| Modelo: | NV41G-110 | Nível de ruído: | Menos do que 65db |
| Classe de protecção: | Proteção IP54 | Velocidade nominal do elevador: | 0.4,1,10,6 m/s |
| Velocidade nominal: | 1.0m/s | Relação: | 2:1 |
| Velocidade: | 0.5m/s-2.0m/s | Garantia: | 12 meses |
| Tempo de garantia: | 12 meses | ||
| Destacar: | Máquina de tração de elevadores IP54,Máquina de tração de elevadores,Tractor de sistema de tração elevador |
||

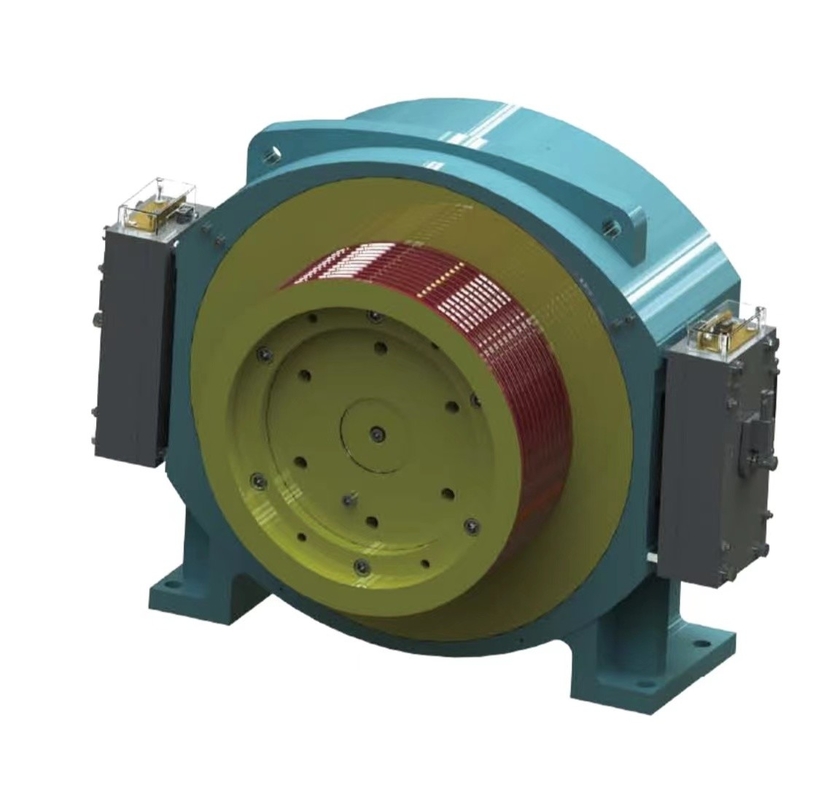

Máquina de tração de elevador:
A máquina de tração do elevador é um componente importante no sistema de elevador, que é usado para fornecer energia e transmissão necessárias para a operação do elevador.A seguir estão os passos gerais para a instalação da máquina de tração do elevador:
1Determinação da localização: em primeiro lugar, é necessário determinar a localização de instalação da máquina de tração.e é necessário reservar espaço suficiente para acomodar a máquina de tração e o seu equipamento de apoio.
2. Instalação do suporte da máquina de tracção: instalar um quadro do suporte da máquina de tracção na parte superior do eixo para assegurar que o suporte é estável e alinhado com a parede do eixo.O suporte é geralmente feito de aço ou outros materiais adequados.
3. Instalação da máquina de tracção: colocar a máquina de tracção no suporte,e usar parafusos ou outros dispositivos de fixação de segurança para fixá-lo no suporte para garantir que a máquina de tração seja firme e estável.
4.UFP de ligação e fio: de acordo com o projecto e as especificações da máquina de tracção, ligar a linha de alimentação e a linha de controlo à máquina de tracção.Assegurar a ligação correta e conduzir a ligação de terra elétrica correspondente conforme necessário.
5. Conectar a roda de tracção e a corda de arame: conectar a corda de arame à roda de tracção e instalar a corda correctamente na máquina de tracção de acordo com o procedimento correto.Certifique-se de que a corda está corretamente fixada sem relaxamento ou torção e foi submetido ao ajuste de tensão correto.
6.Teste e depuração: Após a conclusão da instalação,são necessários ensaios e depurações abrangentes para assegurar o funcionamento normal da máquina de tração e proporcionar capacidade de suporte e desempenho de segurança suficientes;Isto inclui testes de execução, paradas de emergência, controlo de velocidade, testes de carga, etc.
Modelo ZFW320 FORMA RECOMENDADA
| Especificações | Relação | Carga (Kg) |
Velocidade (m/s) |
Motor | Cebolinha | ||||||||||||||
| Voltagem (V) |
Potência (KW) |
Corrente (A) |
Frequência (Hz) |
Polão (P) |
Velocidade (r/min) |
Torque (N*m) |
Energia (%) |
S Dia (mm) | R Não. | R Dia (mm) | R Distância (mm) | Fenda | β° | γ° |
RLH (m) |
||||
| ZFW320-320-050 | 2:1 | 320 | 0.5 | 380 | 1.1 | 3 | 12 | 24 | 60 | 170 | 72.7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-320-063 | 0.63 | 1.3 | 3 | 15 | 75 | 73.4 | 30 | ||||||||||||
| ZFW320-320-100 | 1 | 2.1 | 5 | 23.8 | 119 | 77.7 | 40 | ||||||||||||
| ZFW320-320-150 | 1.5 | 3.2 | 8 | 35.8 | 179 | 79.3 | 50 | ||||||||||||
| ZFW320-320-160 | 1.6 | 3.4 | 8 | 38.2 | 191 | 80.2 | 55 | ||||||||||||
| ZFW320-320-175 | 1.75 | 3.7 | 8 | 41.8 | 209 | 80.5 | 60 | ||||||||||||
| ZFW320-400-050 | 2:1 | 400 | 0.5 | 380 | 1.4 | 4 | 12 | 24 | 60 | 220 | 73.7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-400-063 | 0.63 | 1.7 | 4 | 15 | 75 | 74.8 | 30 | ||||||||||||
| ZFW320-400-100 | 1 | 2.7 | 6 | 23.8 | 119 | 78.3 | 40 | ||||||||||||
| ZFW320-400-150 | 1.5 | 4.1 | 11 | 35.8 | 179 | 80.3 | 50 | ||||||||||||
| ZFW320-400-160 | 1.6 | 4.4 | 11 | 38.2 | 191 | 81 | 55 | ||||||||||||
| ZFW320-400-175 | 1.75 | 4.8 | 11 | 41.8 | 209 | 81.2 | 60 | ||||||||||||
| ZFW320-450-050 | 2:1 | 450 | 0.5 | 380 | 1.5 | 5 | 12 | 24 | 60 | 240 | 74 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-450-063 | 0.63 | 1.9 | 5 | 15 | 75 | 75.6 | 30 | ||||||||||||
| ZFW320-450-100 | 1 | 3 | 7 | 23.8 | 119 | 78.5 | 40 | ||||||||||||
| ZFW320-450-150 | 1.5 | 4.5 | 12 | 35.8 | 179 | 80.5 | 50 | ||||||||||||
| ZFW320-450-160 | 1.6 | 4.8 | 12 | 38.2 | 191 | 81.2 | 55 | ||||||||||||
| ZFW320-450-175 | 1.75 | 5.3 | 12 | 41.8 | 209 | 81.3 | 60 | ||||||||||||
| ZFW320-630-050 | 2:1 | 630 | 0.5 | 380 | 2.1 | 7 | 12 | 24 | 60 | 340 | 76.4 | 320 | 4 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-630-063 | 0.63 | 2.7 | 7 | 15 | 75 | 76.9 | 30 | ||||||||||||
| ZFW320-630-100 | 1 | 4.2 | 10 | 23.8 | 119 | 79.8 | 40 | ||||||||||||
| ZFW320-630-150 | 1.5 | 6.4 | 16 | 35.8 | 179 | 81.2 | 50 | ||||||||||||
| ZFW320-630-160 | 1.6 | 6.8 | 16 | 38.2 | 191 | 82.1 | 55 | ||||||||||||
| ZFW320-630-175 | 1.75 | 7.4 | 16 | 41.8 | 209 | 82.3 | 60 | ||||||||||||
Tabela opcional
| Tipo | Carga ((Kg) | Velocidade ((m/s) | Cobre de feijão | Voltagem ((V) |
| Máquina de tração do rotor exterior | ||||
| ZFW320 | 320 a 630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630 a 1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Máquina de tração do rotor interno | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Máquinas de tração para elevadores domésticos | ||||
| ZFN200 | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 a 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320 a 630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 a 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 a 450 | 0.3-0.5 | 65 | 220/380 |
